恒流LED驱动-ET5120

产品特性

·宽输出电压范围:可驱动10颗串联的LED
·集成40V耐压的大电流开关(限流880mA)
·工作电压范围:2.7V~5.5V
·高效率PWM升压转换器(可达90%)
·关断电流小于1μA
·自动软起动限制涌入电流
·输出电压过压保护
·较低的反馈电压
·整个负载范围内高精度输出
·LED开路保护(OVP) 37V
·高的开关频率,0.9MHz
·PWM调光频率:100Hz~200kHz
·ET5120(SOT23-6),ET5120A(TSOS23-6)
·过流保护和过温保护

应用场合

·LED背光驱动  ·移动电话  ·手持设备  ·数码相框  ·汽车导航

1

简述

·ET5120是一颗多功能的恒定电流LED驱动器,采用高效DC-DC升压转换器结构。此电路集成功率MOSFET,使外部元件总数最小。独特的技术和880mA限流使ET5120驱动输出达到37V(10颗LED串联)。在驱动每串3颗LED串联时,ET5120能输出160mA的总电流。实现高转换效率的同时,它也能使电流能力最大化。经过优化的0.9MHZ开关频率,使驱动器外围可以采用小尺寸元件。驱动器在EN脚允许一个宽范围的PWM调光频率。
·拥有内置的软启动功能,用来限制启动过程中的浪涌电流,并限制输出过冲量。ET5120的保护功能包括过压保护(OVP),逐周期电流限制保护和热关断。OVP保护某个LED断路的情况。断路迫使反馈电压为零,这会导致升压转换器工作在最大占空比模式,提升输出电压。输出达到OVP阈值时,转换器开关切换动作将停止。过压保护功能可以在LX/VOUT管脚超出电压范围时不会损坏IC本身。

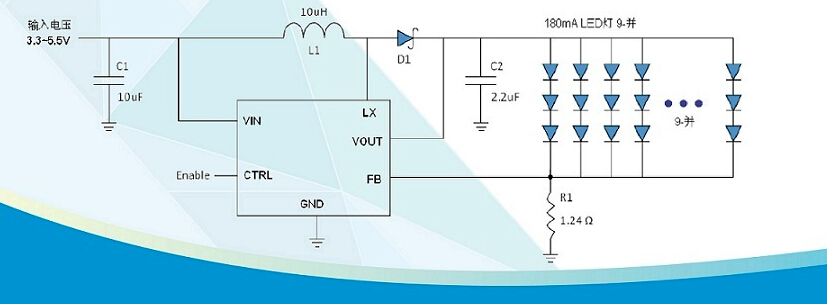

应用电路

2
